جزئیات محصولات

خونه محصولات

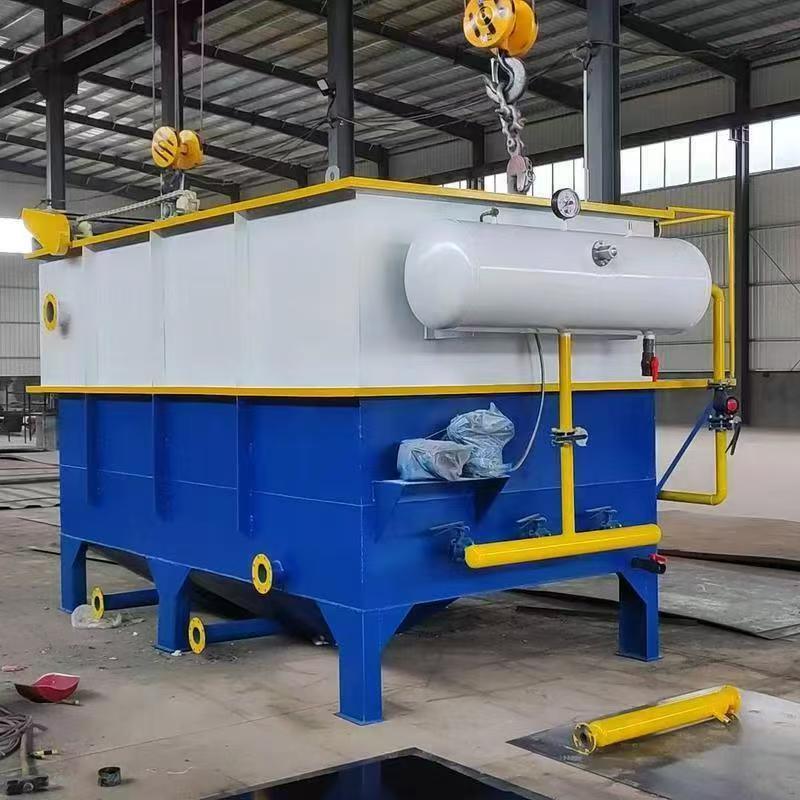

دستگاه فلوتاسیون هوا به طور کامل خودکار کنترل شده توسط PLC برای عملکرد هوشمند

دستگاه فلوتاسیون هوا به طور کامل خودکار کنترل شده توسط PLC برای عملکرد هوشمند

نام تجاری:	ECER
شماره مدل:	ECER-DAF-PLC100
مقدار تولیدی:	1 مجموعه
قیمت:	USD 12,000 - 55,000 / Set
زمان تحویل:	25-40 روز کاری
شرایط پرداخت:	L/C، T/T، وسترن یونیون

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

شاندونگ، چین

گواهی:

CE, ISO 9001,

نمایشگر Hmi:

صفحه نمایش لمسی رنگی 7 اینچی IP65

نوع کنترل:

دوز خودکار PID و سرعت VFD

دسترسی از دور:

اترنت با گزینه دروازه 4G

ثبت داده ها:

12 ماه با فواصل 1 دقیقه ای

محدوده سرعت جریان:

5 - 100 متر مکعب در ساعت

توان کل:

4.0 - 15 کیلو وات

جزئیات بسته بندی:

جعبه تخته چندلای دریایی تقویت شده با بسته بندی ضد آب

قابلیت ارائه:

25 مجموعه در هر ماه

برجسته کردن:

سيستم اتوماتيك PLC DAF

شناور کردن آب فاضلاب هوشمند

ماشین daf کاملا اتوماتیک

توضیحات محصول

دستگاه شناورسازی هوا محلول کاملاً خودکار با کنترل PLC برای عملیات هوشمند

این دستگاه شناورسازی هوا محلول کاملاً خودکار با کنترل PLC، اتوماسیون هوشمند را به تصفیه فاضلاب صنعتی می‌آورد و امکان عملیات بدون نظارت بیست و چهار ساعته با بهینه‌سازی فرآیند در زمان واقعی را فراهم می‌کند. در قلب معماری کنترل، یک کنترل‌کننده منطقی قابل برنامه‌ریزی میتسوبیشی قرار دارد که به یک صفحه نمایش لمسی رنگی HMI ۷ اینچی متصل است و دسترسی بصری به تمام پارامترهای سیستم، داده‌های روند تاریخی و تشخیص آلارم را برای اپراتورها فراهم می‌کند.

PLC به طور مداوم متغیرهای حیاتی فرآیند از جمله نرخ جریان ورودی، pH، اکسیژن محلول، فشار اشباع هوا، عمق لایه لجن و کدورت پساب را از طریق شبکه‌ای از سنسورهای صنعتی با خروجی‌های آنالوگ ۴-۲۰ میلی‌آمپر نظارت می‌کند. بر اساس این ورودی‌های زمان واقعی، کنترل‌کننده به طور خودکار نرخ ضربه پمپ دوز مواد شیمیایی، نسبت بازیافت هوا محلول از طریق کنترل سرعت VFD و زمان‌بندی چرخه اسکیمر را تنظیم می‌کند تا عملکرد جداسازی بهینه را صرف نظر از شرایط متغیر ورودی حفظ کند.

قابلیت ثبت داده داخلی، تمام پارامترهای عملیاتی را در فواصل زمانی قابل تنظیم توسط کاربر ثبت می‌کند و یک مسیر حسابرسی دائمی برای گزارش انطباق با مقررات ایجاد می‌کند. قابلیت دسترسی از راه دور از طریق پورت اترنت صنعتی با گیت‌وی سلولی اختیاری ۴G، نظارت از راه دور، اعلان‌های آلارم از طریق پیامک یا ایمیل و عیب‌یابی از راه دور توسط مهندسان کارخانه را بدون نیاز به بازدید حضوری امکان‌پذیر می‌سازد.

ویژگی‌های کلیدی

هسته PLC میتسوبیشی: کنترل‌کننده صنعتی با برنامه‌ریزی منطق نردبانی، زمان پاسخ‌دهی قطعی کمتر از ۱۰ میلی‌ثانیه را برای قفل‌های ایمنی حیاتی فراهم می‌کند.
صفحه نمایش لمسی رنگی HMI ۷ اینچی: رابط گرافیکی بصری که نمودارهای جریان فرآیند در زمان واقعی، روند پارامترها، تاریخچه آلارم و یادآوری‌های نگهداری را با پشتیبانی چند زبانه برای استقرار جهانی نمایش می‌دهد.
کنترل PID خودکار دوزینگ: کنترل بازخورد حلقه بسته پمپ‌های دوزینگ منعقدکننده و لخته‌ساز بر اساس اندازه‌گیری‌های آنلاین pH، کدورت و جریان با استفاده از الگوریتم‌های کنترل تناسبی-انتگرالی-مشتق برای بهینه‌سازی مواد شیمیایی.
ادغام درایو فرکانس متغیر: پمپ بازیافت، کمپرسور هوا و موتورهای محرک اسکیمر همگی تحت کنترل VFD کار می‌کنند و امکان تنظیم دقیق سرعت و صرفه‌جویی قابل توجه در انرژی را در شرایط بار جزئی فراهم می‌کنند.
گیت‌وی نظارت از راه دور: پورت اترنت داخلی با روتر اختیاری ۴G، اتصال VPN امن را برای نظارت بر عملکرد از راه دور، اعلان آلارم و دسترسی تشخیصی از هر دستگاه متصل به اینترنت در سراسر جهان امکان‌پذیر می‌سازد.
منطق تخلیه خودکار لجن: کنترل زمان‌بندی شده یا مبتنی بر سطح لایه لجن شیر تخلیه لجن با مدت زمان باز شدن و فرکانس قابل تنظیم برای حفظ غلظت ثابت جامدات لجن.
ثبت داده برای انطباق: حافظه داخلی ۱۲ ماه داده عملیاتی را در فواصل یک دقیقه‌ای ذخیره می‌کند، که از طریق درایو USB یا انتقال شبکه در فرمت CSV برای گزارش‌دهی نظارتی و تجزیه و تحلیل عملکرد قابل صدور است.

مشخصات فنی

پارامتر	مشخصات
سری مدل	سری ECER-DAF-PLC
محدوده نرخ جریان	۵ - ۱۰۰ متر مکعب بر ساعت
برند کنترل‌کننده	S7-1200 یا Mitsubishi FX5U
نمایشگر HMI	صفحه نمایش لمسی رنگی ۷ اینچی (IP65 جلو)
نوع منطق کنترل	منطق نردبانی با حلقه‌های PID
انواع ورودی سنسور	۴-۲۰ میلی‌آمپر، ۰-۱۰ ولت، RS-485 Modbus RTU
پروتکل‌های ارتباطی	Ethernet/IP، Modbus TCP، Profinet
ظرفیت ثبت داده	۱۲ ماه در فواصل ۱ دقیقه‌ای
اعلان آلارم	پیامک، ایمیل، صوتی و تصویری محلی
رتبه حفاظت محفظه	IP65 (آماده نصب در فضای باز)
توان کل	۴.۰ - ۱۵ کیلووات

کاربردها

سیستم DAF خودکار PLC انتخاب ارجح برای تأسیساتی است که در آن به حداقل رساندن توجه اپراتور و به حداکثر رساندن ثبات فرآیند اهداف عملیاتی حیاتی هستند. کارخانه‌های بزرگ فرآوری مواد غذایی با شیفت‌های تولیدی متعدد به عملکرد کاملاً خودکار برای حفظ کیفیت پساب در طول انتقال کارکنان بدون نیاز به اپراتورهای اختصاصی تصفیه فاضلاب در هر شیفت متکی هستند.

اردوگاه‌های دورافتاده معدنی و تأسیسات میدان نفتی در مکان‌هایی با دسترسی محدود به نیروی کار ماهر از قابلیت‌های نظارت و تشخیص از راه دور بهره می‌برند که به مهندسی متمرکز اجازه می‌دهد تا چندین سیستم تصفیه توزیع شده را از یک اتاق کنترل واحد مدیریت کند. تأسیسات تولید الکترونیک که به کیفیت آب فوق‌العاده ثابت برای شستشوی قطعات و فرآیندهای آماده‌سازی سطح نیاز دارند، از کنترل خودکار دوزینگ مواد شیمیایی برای حفظ باندهای پارامتری تنگ علی‌رغم برنامه‌های تولید متغیر استفاده می‌کنند.

تصفیه‌خانه‌های آب شهری این واحدهای DAF خودکار را در شبکه‌های SCADA خود ادغام می‌کنند و به اپراتورهای متمرکز اجازه می‌دهند تا مرحله پیش‌تصفیه را در کنار فرآیندهای فیلتراسیون و ضدعفونی از یک رابط واحد نظارت و کنترل کنند. ارائه‌دهندگان خدمات تصفیه فاضلاب قراردادی این سیستم‌ها را در سایت‌های مشتریان تحت توافق‌نامه‌های ساخت-مالکیت-بهره‌برداری مستقر می‌کنند و از نظارت از راه دور برای مدیریت کارآمد چندین تأسیسات با حداقل هزینه‌های تکنسین سفر استفاده می‌کنند و در عین حال عملکرد تصفیه تضمین شده را به مشتریان صنعتی خود ارائه می‌دهند.

بسته‌بندی و تضمین کیفیت

هر سیستم DAF با کنترل PLC تحت یک تست یکپارچه‌سازی جامع کارخانه قرار می‌گیرد که در آن تمام حلقه‌های کنترل، کالیبراسیون سنسورها و رابط‌های ارتباطی قبل از حمل و نقل در برابر یک محیط فرآیند شبیه‌سازی شده تأیید می‌شوند. پنل کنترل به عنوان یک مجموعه از پیش سیم‌کشی شده و کاملاً آزمایش شده ارسال می‌شود که در طول نصب فقط به اتصالات برق میدانی و سنسور نیاز دارد.

تجهیزات مکانیکی در یک جعبه تخته چندلای دریایی تقویت شده بسته‌بندی می‌شوند در حالی که محفظه الکتریکی بسته‌بندی ضد آب اضافی و محافظ رطوبت‌گیر دریافت می‌کند. مستندات شامل نقشه‌های الکتریکی کامل با لیست‌های I/O، پشتیبان‌گیری برنامه PLC در درایو USB، فایل پروژه HMI، گواهی‌نامه‌های کالیبراسیون سنسور، نمودار معماری شبکه و یک راهنمای راه‌اندازی گام به گام است.

گارانتی استاندارد ما ۱۲ ماه عملکرد بدون نقص را برای قطعات مکانیکی و الکتریکی پوشش می‌دهد. گارانتی تمدید شده اختیاری و توافق‌نامه‌های سطح خدمات شامل بررسی‌های فصلی سلامت سیستم از راه دور، نگهداری پیشگیرانه سالانه در محل و زمان پاسخ‌دهی از راه دور تضمین شده ۴ ساعته برای آلارم‌های حیاتی برای اطمینان از حداکثر در دسترس بودن سیستم برای عملیات تصفیه فاضلاب حیاتی تولید شما است.
